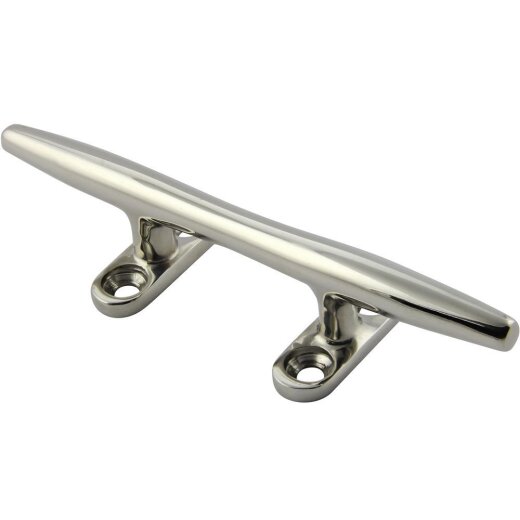

Belegklampe Rund
Technische Beschreibung
Belegklampe 200mm Rund ist ein technisches Verbindungselement für maßlich abgestimmte Montageaufgaben. Für die Auswahl sind Bauform, Material, Abmessungen und die passende Gegenkomponente entscheidend.
Anwendungsbereiche
Der Artikel wird in technischen Baugruppen, Befestigungen und Montagebereichen eingesetzt, wenn seine Bauform und Abmessungen zur vorgesehenen Verbindung passen.
Wichtige Maße und Auswahlhinweise
Die wichtigsten Maße sind die in der technischen Tabelle angegebenen Funktionsmaße. Sie müssen mit Bauteil, Gegenkomponente und Montagesituation abgeglichen werden.
Funktionale Vorteile und Auswahlkriterien
Die Bauform unterstützt eine klare Zuordnung zum passenden Gegenstück und erleichtert eine sichere Montage. Maß, Material und Einbausituation sollten gemeinsam geprüft werden, damit die Verbindung dauerhaft zuverlässig funktioniert.
Technische Daten
| L |
H |
D5
|
D6
|
B |
B1
|
A |
Material |
| 125 |
28 |
5,3 |
10 |
40 |
25 |
54 |
A4 |
| 150 |
30 |
6,3 |
11,5 |
44 |
26 |
56 |
A4 |
| 200 |
39 |
6,3 |
11,5 |
52 |
34 |
72 |
A4 |
| 250 |
43 |
8,4 |
15 |
67 |
44 |
92 |
A4 |
| 300 |
53 |
8,4 |
15 |
71 |
49,5 |
99 |
A4 |
So lesen Sie die Maßangaben
Die Maßbuchstaben in der Zeichnung entsprechen den Spalten der Tabelle. Dadurch lassen sich Ausführung, Durchmesser, Länge, Höhe, Öffnung, Antrieb und Material eindeutig zuordnen.
Montage- und Anwendungshinweise
Vor der Montage müssen Gewinde, Bohrung, Auflagefläche, Gegenstück und Einbauraum geprüft werden. Das Bauteil sollte spannungsfrei angesetzt und mit geeignetem Werkzeug montiert werden.
Praktische Hinweise zur Montage
Bei der Kombination mit anderen Bauteilen müssen Abmessungen, Material, Auflagefläche und Einbauraum zueinander passen. Falsche Kombinationen können Spiel, Verspannung oder beschädigte Oberflächen verursachen.
FAQ - Technische Fragen
-
Wie wird die passende Größe ausgewählt?
Die passende Größe wird über die Maßangaben der technischen Zeichnung, die Produktbezeichnung und den vorgesehenen Einbau bestimmt.
-
Welche Rolle spielt das Material?
Das Material beeinflusst Korrosionsbeständigkeit, Belastbarkeit, Verschleißverhalten und die passende Kombination mit anderen Bauteilen.
-
Was ist vor der Montage zu prüfen?
Vor der Montage sollten Gegenstück, Einbauraum, Gewinde oder Öffnung sowie die relevante Maßreihe kontrolliert werden.
-
Warum sind die technischen Maße wichtig?
Die technischen Maße stellen sicher, dass das Bauteil korrekt sitzt, nicht verkantet und seine Funktion im montierten Zustand zuverlässig erfüllt.
