Flügelmuttern amerik. Form ähnl. DIN 315 Edelstahl A2
Technische Beschreibung

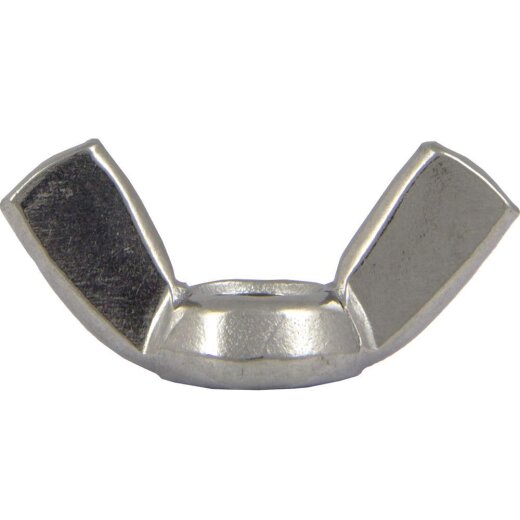

Flügelmuttern M5 amerik. Form ähnl. DIN 315 Edelstahl A2 sind Verbindungselemente mit Innengewinde, bei denen Gewindegröße, Form, Höhe und Material zur passenden Schraube passen müssen. Die Mutter wirkt als Gegenstück zu einer Schraube, einem Bolzen oder einer Gewindestange mit identischem metrischem Gewinde und nimmt die Klemmkraft der Verbindung auf. Entscheidend sind Gewindegröße, Bauform, Höhe und Werkstoff, soweit diese in den Produktdaten angegeben sind. Die angegebene Norm ähnl. DIN 315 unterstützt die Zuordnung der Maßreihe und der Bauform. Für eine gleichmäßige Lastverteilung kann je nach Bauteil eine passende Unterlegscheibe eingesetzt werden. Die Verbindung sollte so montiert werden, dass Gewinde und Auflageflächen sauber ineinandergreifen.
Anwendungsbereiche
Muttern werden als Gegenstück zu metrischen Schrauben oder Gewindebolzen eingesetzt. Sie eignen sich für lösbare Befestigungen in Metallkonstruktionen, Gehäusen und technischen Montageverbindungen.
Wichtige Maße und Auswahlhinweise
Entscheidend sind Innengewinde, Gewindegröße, Höhe und Bauform. Die Mutter muss mit einer Schraube oder einem Gewindebolzen derselben Gewindegröße kombiniert werden.
Funktionale Vorteile und Auswahlkriterien
Die Bauform unterstützt eine klare Zuordnung zum passenden Gegenstück und erleichtert eine sichere Montage. Maß, Material und Einbausituation sollten gemeinsam geprüft werden, damit die Verbindung dauerhaft zuverlässig funktioniert.
Technische Daten
| d |
m |
h |
d1
|
g |
e |
Material |
| M3 |
3 |
8,8 |
7,8 |
2 |
18,5 |
A2 |
| M4 |
3 |
8,8 |
7,8 |
2 |
18,5 |
A2 |
| M5 |
4 |
10,5 |
9,5 |
2,6 |
22 |
A2 |
| M6 |
4,9 |
12,9 |
11,9 |
3 |
26,8 |
A2 |
| M8 |
5,4 |
14,8 |
13,5 |
3,3 |
30,3 |
A2 |
| M10 |
6,3 |
17,3 |
15,3 |
4 |
35,3 |
A2 |
| M12 |
7,9 |
22,3 |
20,5 |
5 |
47,5 |
A2 |
| M14 |
10,6 |
30,8 |
25 |
6,5 |
65 |
A2 |
| M16 |
10,6 |
30,8 |
25 |
6,5 |
65 |
A2 |
| M18 |
12,2 |
31,2 |
29,3 |
7,2 |
66,5 |
A2 |
| M20 |
12,2 |
31,2 |
29,3 |
7,2 |
66,5 |
A2 |
So lesen Sie die Maßangaben
Die Maßbuchstaben in der Zeichnung entsprechen den Spalten der Tabelle. Dadurch lassen sich Ausführung, Durchmesser, Länge, Höhe, Öffnung, Antrieb und Material eindeutig zuordnen.
Montage- und Anwendungshinweise
Vor der Montage müssen Gewinde, Bohrung, Auflagefläche, Gegenstück und Einbauraum geprüft werden. Das Bauteil sollte spannungsfrei angesetzt und mit geeignetem Werkzeug montiert werden.
Praktische Hinweise zur Montage
Bei der Kombination mit anderen Bauteilen müssen Abmessungen, Material, Auflagefläche und Einbauraum zueinander passen. Falsche Kombinationen können Spiel, Verspannung oder beschädigte Oberflächen verursachen.
FAQ - Technische Fragen
-
Wie wird die passende Größe ausgewählt?
Die passende Größe wird über die Maßangaben der technischen Zeichnung, die Produktbezeichnung und den vorgesehenen Einbau bestimmt.
-
Welche Rolle spielt das Material?
Das Material beeinflusst Korrosionsbeständigkeit, Belastbarkeit, Verschleißverhalten und die passende Kombination mit anderen Bauteilen.
-
Was ist vor der Montage zu prüfen?
Vor der Montage sollten Gegenstück, Einbauraum, Gewinde oder Öffnung sowie die relevante Maßreihe kontrolliert werden.
-
Warum sind die technischen Maße wichtig?
Die technischen Maße stellen sicher, dass das Bauteil korrekt sitzt, nicht verkantet und seine Funktion im montierten Zustand zuverlässig erfüllt.
