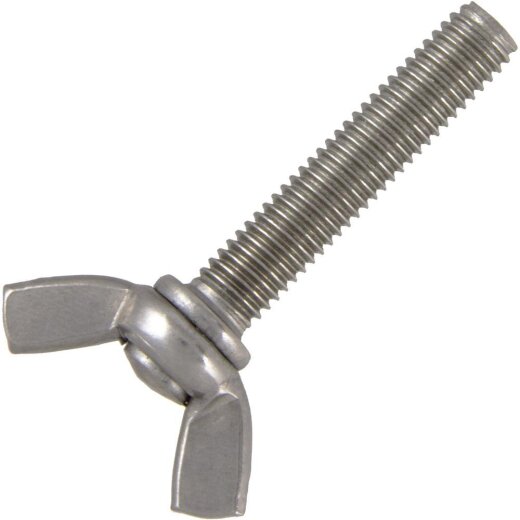

Flügelschrauben amerik. Form ähnl. DIN 316 Edelstahl A2
Technische Beschreibung
Flügelschrauben M5x50 amerik. Form ähnl. DIN 316 Edelstahl A2 sind technische Verbindungselemente, bei denen Gewindegröße, Länge, Kopfform und Antrieb zur geplanten Verschraubung passen müssen. Die Schraube überträgt Montagekräfte über Gewinde und Auflagefläche in das verbundene Bauteil und muss deshalb zur Bohrung, zum Gegenstück und zum Grundmaterial passen. Bei der Auswahl sind Gewinde beziehungsweise Durchmesser, Länge, Gewindelänge sowie vorhandene Merkmale wie Kopf- und Antriebsform zu beachten. Die angegebene Norm ähnl. DIN 316 unterstützt die Zuordnung der Maßreihe und der Bauform. Bei der Montage sollte das Werkzeug spielfrei zum Antrieb passen, damit der Kopf nicht beschädigt wird und die Verbindung kontrolliert angezogen werden kann.
Anwendungsbereiche
Dieser Artikel eignet sich für metrische Schraubverbindungen in Konstruktionen, Gehäusen, Maschinenbauteilen, Haltern und Montageelementen. Er wird mit einer passenden Mutter oder einem Innengewinde gleicher Gewindegröße verwendet.
Wichtige Maße und Auswahlhinweise
Wichtig sind Durchmesser oder Gewindegröße, Länge, Kopfform und Antrieb. Die Länge muss zur Bauteildicke und zur vorgesehenen Einschraub- oder Klemmtiefe passen.
Funktionale Vorteile und Auswahlkriterien
Die Bauform unterstützt eine klare Zuordnung zum passenden Gegenstück und erleichtert eine sichere Montage. Maß, Material und Einbausituation sollten gemeinsam geprüft werden, damit die Verbindung dauerhaft zuverlässig funktioniert.
Technische Daten
| d |
m |
h |
g |
e |
s |
d1
|
Material |
| M3 |
2,4 |
7,2 |
1,2 |
15,3 |
4,5 |
6,8 |
A2 |
| M4 |
2,9 |
8,6 |
1,6 |
17,6 |
5,2 |
8 |
A2 |
| M5 |
4,1 |
11 |
2,1 |
22,5 |
6,7 |
10,3 |
A2 |
| M6 |
5,1 |
13,6 |
2,5 |
27,8 |
8,4 |
12,7 |
A2 |
| M8 |
5,6 |
14,8 |
2,8 |
30,3 |
9,1 |
13,8 |
A2 |
| M10 |
6,8 |
17,7 |
3,3 |
36,2 |
11 |
16,5 |
A2 |
| M12 |
9 |
21,1 |
4,5 |
49,4 |
15 |
22,5 |
A2 |
So lesen Sie die Maßangaben
Die Maßbuchstaben in der Zeichnung entsprechen den Spalten der Tabelle. Dadurch lassen sich Ausführung, Durchmesser, Länge, Höhe, Öffnung, Antrieb und Material eindeutig zuordnen.
Montage- und Anwendungshinweise
Vor der Montage müssen Gewinde, Bohrung, Auflagefläche, Gegenstück und Einbauraum geprüft werden. Das Bauteil sollte spannungsfrei angesetzt und mit geeignetem Werkzeug montiert werden.
Praktische Hinweise zur Montage
Bei der Kombination mit anderen Bauteilen müssen Abmessungen, Material, Auflagefläche und Einbauraum zueinander passen. Falsche Kombinationen können Spiel, Verspannung oder beschädigte Oberflächen verursachen.
FAQ - Technische Fragen
-
Wie wird die passende Größe ausgewählt?
Die passende Größe wird über die Maßangaben der technischen Zeichnung, die Produktbezeichnung und den vorgesehenen Einbau bestimmt.
-
Welche Rolle spielt das Material?
Das Material beeinflusst Korrosionsbeständigkeit, Belastbarkeit, Verschleißverhalten und die passende Kombination mit anderen Bauteilen.
-
Was ist vor der Montage zu prüfen?
Vor der Montage sollten Gegenstück, Einbauraum, Gewinde oder Öffnung sowie die relevante Maßreihe kontrolliert werden.
-
Warum sind die technischen Maße wichtig?
Die technischen Maße stellen sicher, dass das Bauteil korrekt sitzt, nicht verkantet und seine Funktion im montierten Zustand zuverlässig erfüllt.
