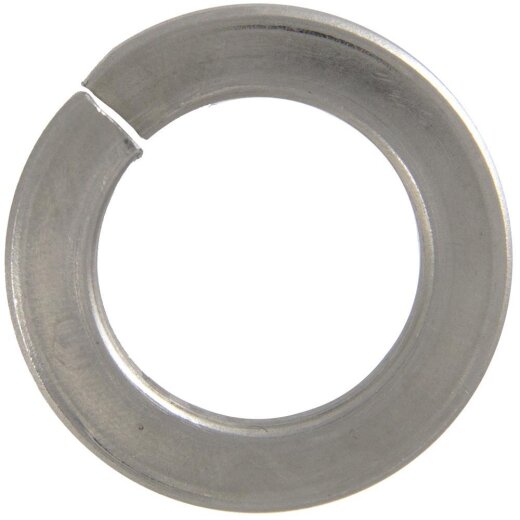

Federringe DIN 127 Edelstahl A2
Technische Beschreibung
Federringe M8 DIN 127 Edelstahl A2 werden als Federelemente zwischen Schraubenkopf, Mutter und Bauteil eingesetzt. Die Scheibe vergrößert die Auflagefläche und kann die Druckverteilung im Bereich der Verbindung verbessern. Für die Auswahl sind Nenndurchmesser, Innendurchmesser, Außendurchmesser, Dicke und Werkstoff maßgeblich, sofern diese aus der Maßtabelle oder dem Produktnamen hervorgehen. Die angegebene Norm DIN 127 unterstützt die Zuordnung der Maßreihe und der Bauform. Bei der Montage muss die Scheibe zur Schraube oder Mutter passen und plan auf der Bauteiloberfläche aufliegen, damit die Verbindung technisch sauber ausgeführt werden kann.
Anwendungsbereiche
Unterlegscheiben werden unter Schraubenkopf oder Mutter eingesetzt, um die Auflagefläche zu vergrößern, Druck besser zu verteilen und empfindliche Oberflächen zu schützen.
Wichtige Maße und Auswahlhinweise
Maßgeblich sind Innenmaß, Außendurchmesser und Dicke. Das Innenmaß muss zur Schraube passen, während der Außendurchmesser die Größe der Auflagefläche bestimmt.
Funktionale Vorteile und Auswahlkriterien
Die Bauform unterstützt eine klare Zuordnung zum passenden Gegenstück und erleichtert eine sichere Montage. Maß, Material und Einbausituation sollten gemeinsam geprüft werden, damit die Verbindung dauerhaft zuverlässig funktioniert.
Technische Daten
| d1
|
d2
|
b |
h |
s |
Material |
| 2,1 |
4,4 |
0,9 |
1 |
0,5 |
A2 |
| 2,2 |
4,8 |
1 |
1,4 |
0,6 |
A2 |
| 2,6 |
5,1 |
1 |
1,4 |
0,6 |
A2 |
| 3,1 |
6,2 |
1,3 |
1,6 |
0,8 |
A2 |
| 3,5 |
6,7 |
1,3 |
1,8 |
0,8 |
A2 |
| 4,1 |
7,6 |
1,5 |
1,8 |
0,9 |
A2 |
| 5,1 |
9,2 |
1,8 |
2,4 |
1,2 |
A2 |
| 6,1 |
11,8 |
2,5 |
3,2 |
1,6 |
A2 |
| 7,1 |
12,8 |
2,5 |
3,2 |
1,6 |
A2 |
| 8,1 |
14,8 |
3 |
4 |
2 |
A2 |
| 10,2 |
18,1 |
3,5 |
4,4 |
2,2 |
A2 |
| 12,2 |
21,1 |
4 |
5 |
2,5 |
A2 |
| 14,2 |
24,1 |
4,5 |
6 |
3 |
A2 |
| 16,2 |
27,4 |
5 |
7 |
3,5 |
A2 |
| 18,2 |
29,4 |
5 |
7 |
3,5 |
A2 |
| 20,2 |
33,6 |
6 |
8 |
4 |
A2 |
| 22,5 |
35,9 |
6 |
8 |
4 |
A2 |
| 24,5 |
40 |
7 |
10 |
5 |
A2 |
| 27,5 |
43 |
7 |
10 |
5 |
A2 |
| 30,5 |
48,2 |
8 |
12 |
6 |
A2 |
| 33,5 |
48,2 |
8 |
12 |
6 |
A2 |
| 36,5 |
58,2 |
10 |
12 |
6 |
A2 |
| 39,5 |
61,2 |
10 |
12 |
6 |
A2 |
| 42,5 |
68,2 |
12 |
14 |
7 |
A2 |
| 45,5 |
71,2 |
12 |
14 |
7 |
A2 |
| 49 |
75 |
12 |
14 |
7 |
A2 |
So lesen Sie die Maßangaben
Die Maßbuchstaben in der Zeichnung entsprechen den Spalten der Tabelle. Dadurch lassen sich Ausführung, Durchmesser, Länge, Höhe, Öffnung, Antrieb und Material eindeutig zuordnen.
Montage- und Anwendungshinweise
Vor der Montage müssen Gewinde, Bohrung, Auflagefläche, Gegenstück und Einbauraum geprüft werden. Das Bauteil sollte spannungsfrei angesetzt und mit geeignetem Werkzeug montiert werden.
Praktische Hinweise zur Montage
Bei der Kombination mit anderen Bauteilen müssen Abmessungen, Material, Auflagefläche und Einbauraum zueinander passen. Falsche Kombinationen können Spiel, Verspannung oder beschädigte Oberflächen verursachen.
FAQ - Technische Fragen
-
Wie wird die passende Größe ausgewählt?
Die passende Größe wird über die Maßangaben der technischen Zeichnung, die Produktbezeichnung und den vorgesehenen Einbau bestimmt.
-
Welche Rolle spielt das Material?
Das Material beeinflusst Korrosionsbeständigkeit, Belastbarkeit, Verschleißverhalten und die passende Kombination mit anderen Bauteilen.
-
Was ist vor der Montage zu prüfen?
Vor der Montage sollten Gegenstück, Einbauraum, Gewinde oder Öffnung sowie die relevante Maßreihe kontrolliert werden.
-
Warum sind die technischen Maße wichtig?
Die technischen Maße stellen sicher, dass das Bauteil korrekt sitzt, nicht verkantet und seine Funktion im montierten Zustand zuverlässig erfüllt.
