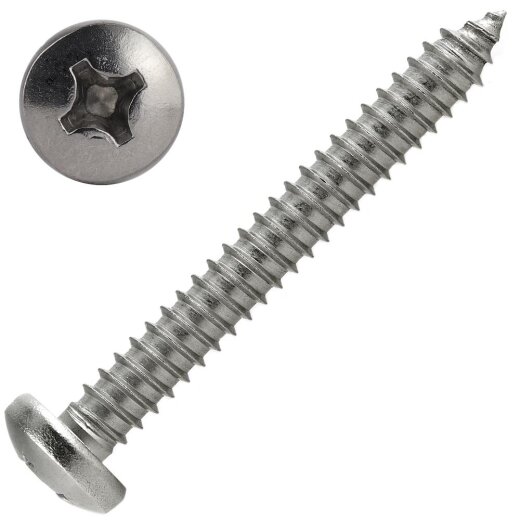

Linsenkopf-Blechschrauben mit Kreuzschlitz Edelstahl A2 (DIN 7981)

Linsenkopf-Blechschrauben mit Kreuzschlitz Edelstahl A2 (DIN 7981)

Artikelnummer: AG-VAR157
Kategorie: Blechschrauben (DIN 7981)
Marken: AG-BOX

Abmessung

0,10 €

inkl. 19% MwSt. , zzgl.

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Bewertungen
Frage zum Artikel

Linsenkopf-Blechschrauben mit Kreuzschlitz H DIN 7981

Technische Beschreibung

Linsenkopf-Blechschrauben mit Kreuzschlitz Edelstahl A2 (DIN 7981) sind technische Bauteile aus der Produktgruppe Blechschraube mit Linsenkopf und Kreuzschlitz H. Die Ausführung wird nach den in der TZ angegebenen Maßen ausgewählt. Entscheidend sind dabei die passenden Durchmesser, Längen, Höhen, Breiten, Lochmaße, Antriebe und Materialangaben. Die Maßtabelle dient als Grundlage für die technische Zuordnung und unterstützt die Auswahl der richtigen Variante für Montage, Befestigung oder Verbindung.

Anwendungsbereiche

Der Artikel eignet sich für technische Anwendungen im Maschinenbau, Metallbau, Bootszubehör, Geländerbau, Holzkonstruktionen, Befestigungstechnik oder bei allgemeinen Montagearbeiten. Die konkrete Verwendung richtet sich nach Belastung, Gegenstück, Einbauraum und Umgebung.

Wichtige Maße und Auswahlhinweise

Für die Auswahl sind die Maßangaben der technischen Zeichnung maßgeblich. Besonders wichtig sind Durchmesser, Länge, Höhe, Kopfmaß, Öffnung, Schlüsselweite, Gewinde oder Antrieb, sofern diese Werte zur jeweiligen Bauform gehören.

Funktionale Vorteile und Auswahlkriterien

Die Bauform unterstützt eine klare Zuordnung zum passenden Gegenstück und erleichtert eine sichere Montage. Maß, Material und Einbausituation sollten gemeinsam geprüft werden, damit die Verbindung dauerhaft zuverlässig funktioniert.

Technische Daten

d	d1	k	m	Material
2,2	4,3	1,8	2,6	A2
2,9	5,5	2,2	3	A2
3,5	6,8	2,6	4,2	A2
3,9	7,5	2,8	4,4	A2
4,2	8,1	3,05	4,6	A2
4,8	9,5	3,55	5	A2
5,5	10,8	3,95	6,5	A2
6,3	12,4	4,55	7,1	A2

So lesen Sie die Maßangaben

Die Maßbuchstaben in der Zeichnung entsprechen den Spalten der Tabelle. Dadurch lassen sich Ausführung, Durchmesser, Länge, Höhe, Öffnung, Antrieb und Material eindeutig zuordnen.

Montage- und Anwendungshinweise

Vor der Montage müssen Gewinde, Bohrung, Auflagefläche, Gegenstück und Einbauraum geprüft werden. Das Bauteil sollte spannungsfrei angesetzt und mit geeignetem Werkzeug montiert werden.

Praktische Hinweise zur Montage

Bei der Kombination mit anderen Bauteilen müssen Abmessungen, Material, Auflagefläche und Einbauraum zueinander passen. Falsche Kombinationen können Spiel, Verspannung oder beschädigte Oberflächen verursachen.

FAQ - Technische Fragen

Wie wird die passende Größe ausgewählt?
Die passende Größe wird über die Maßangaben der technischen Zeichnung, die Produktbezeichnung und den vorgesehenen Einbau bestimmt.
Welche Rolle spielt das Material?
Das Material beeinflusst Korrosionsbeständigkeit, Belastbarkeit, Verschleißverhalten und die passende Kombination mit anderen Bauteilen.
Was ist vor der Montage zu prüfen?
Vor der Montage sollten Gegenstück, Einbauraum, Gewinde oder Öffnung sowie die relevante Maßreihe kontrolliert werden.
Warum sind die technischen Maße wichtig?
Die technischen Maße stellen sicher, dass das Bauteil korrekt sitzt, nicht verkantet und seine Funktion im montierten Zustand zuverlässig erfüllt.

Angaben zur Produktsicherheit

Herstellerinformationen:

Krzysztof Opiol
Salinenstraße 8
Bad Reichenhall, Deutschland, 83435
gpsr.agbox@gmail.com

Produkteigenschaft	Wert
Material:	Edelstahl A2
Gewindeart:	Blechschraubengewinde
Kopfform:	Linsenkopf
Antrieb:	Phillips
Größe:	4,8x25 4,8x38 6,3x60 4,2x9,5 3,9x16 5,5x38 2,2x6,5 4,2x22 6,3x22 3,5x6,5 4,8x35 4,8x45 6,3x70 4,8x9,5 3,9x19 5,5x45 2,2x9,5 4,2x25 6,3x25 3,5x70 3,5x25 4,8x50 6,3x90 5,5x42 3,9x22 5,5x50 2,9x16 4,2x32 6,3x32 3,9x28 2,9x13 4,8x60 6,3x100 3,5x45 3,9x25 5,5x60 2,9x19 4,2x38 6,3x38 3,9x60 2,9x9,5 4,8x70 3,5x50 4,8x55 3,9x32 5,5x70 2,9x22 4,2x45 6,3x45 3,9x6,5 3,5x13 4,8x80 2,2x13 5,5x55 3,9x38 5,5x80 2,9x25 4,2x50 6,3x50 3,9x70 3,5x16 4,8x90 2,2x16 6,3x80 3,9x45 5,5x90 2,9x32 4,2x60 5,5x13 3,9x9,5 3,5x19 4,8x100 2,2x19 3,9x50 5,5x100 2,9x6,5 4,8x13 5,5x16 4,2x6,5 3,5x22 5,5x19 2,2x22 4,2x13 5,5x22 3,5x32 4,8x16 4,8x19 5,5x120 4,2x70 3,5x9,5 5,5x25 2,2x25 4,2x16 6,3x16 3,5x38 4,8x22 4,8x32 6,3x13 4,2x80 3,9x13 5,5x32 2,2x4,5 4,2x19 6,3x19 3,5x60
DIN:	DIN 7981
Länge:	60mm 35mm 50mm 32mm 120mm 22mm 55mm 13mm 38mm 9,5mm 28mm 19mm 16mm 25mm 6,5mm 90mm 4,5mm 45mm 100mm 70mm 80mm 42mm
Gewindeausführung:	Vollgewinde
Werkstoffnummer:	A2 V2A 1.4301
Antriebsgröße:	PH1 PH2 PH3
für Gewindegröße:	M4,8 M5,5 M6,3 M2,2 M3,5 M2,9 M3,9 M4,2
Durchmesser (außen):	4,2mm 6,3mm 5,5mm 3,5mm 2,2mm 4,8mm 2,9mm 3,9mm
Kopfdurchmesser:	4,3mm 8,1mm 12,4mm 5,5mm 7,5mm 9,5mm 10,8mm 6,8mm
Kopfhöhe:	1,8mm 2,6mm 2,8mm 2,2mm 3,05mm 3,55mm 3,95mm 4,55mm
Farbe:	Silber
Durchmesser Antrieb:	3mm 5mm 4,6mm 2,6mm 4,2mm 4,4mm 6,5mm 7,1mm
